一、業務

“銘遠航空”提供產品供應，售后服務，技術咨詢，備件支持等業務。

二、概述

1、單腔體濾波器配套VHF電臺使用。

2、單腔體濾波器，通路插入損耗小，帶外抑制性高，用于提高VHF電臺接收機的選擇性，以及多臺發射電臺之間的隔離度，有效抑制帶外噪聲和互調干擾。

3、單腔體濾波器是一個選擇性帶通濾波器，對于腔體濾波器設置的工作頻率F₀，插入損耗≤-2dB獲得耦合通過。對于工作頻率F₀ ± 500KHz的射頻信號,插入損耗≤-15dB。

三、特性

1、頻率可調范圍：118 - 142 MHz。

2、輸入輸出阻抗：50歐姆。

3、輸入功率：≤200瓦。

4、通道數量：1。

5、插入損耗：≤-2 dB（可調）。

6、默認調試頻率：127.5MHz。

7、反向損耗：≤ -14dB，典型值≤ -20dB。

8、頻率選擇性：≤ -15dB（載波頻率±500KHz）。

9、頻率調諧方式：旋轉旋鈕，伸縮運動。

10、連接器：N母。

11、尺寸：21（長）* 21（寬）* 67（深）厘米。

12、重量：7公斤。

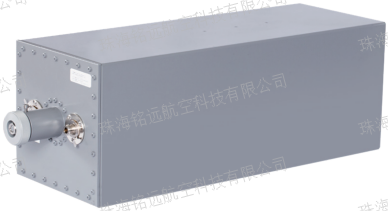

四、外觀

五、測量分析

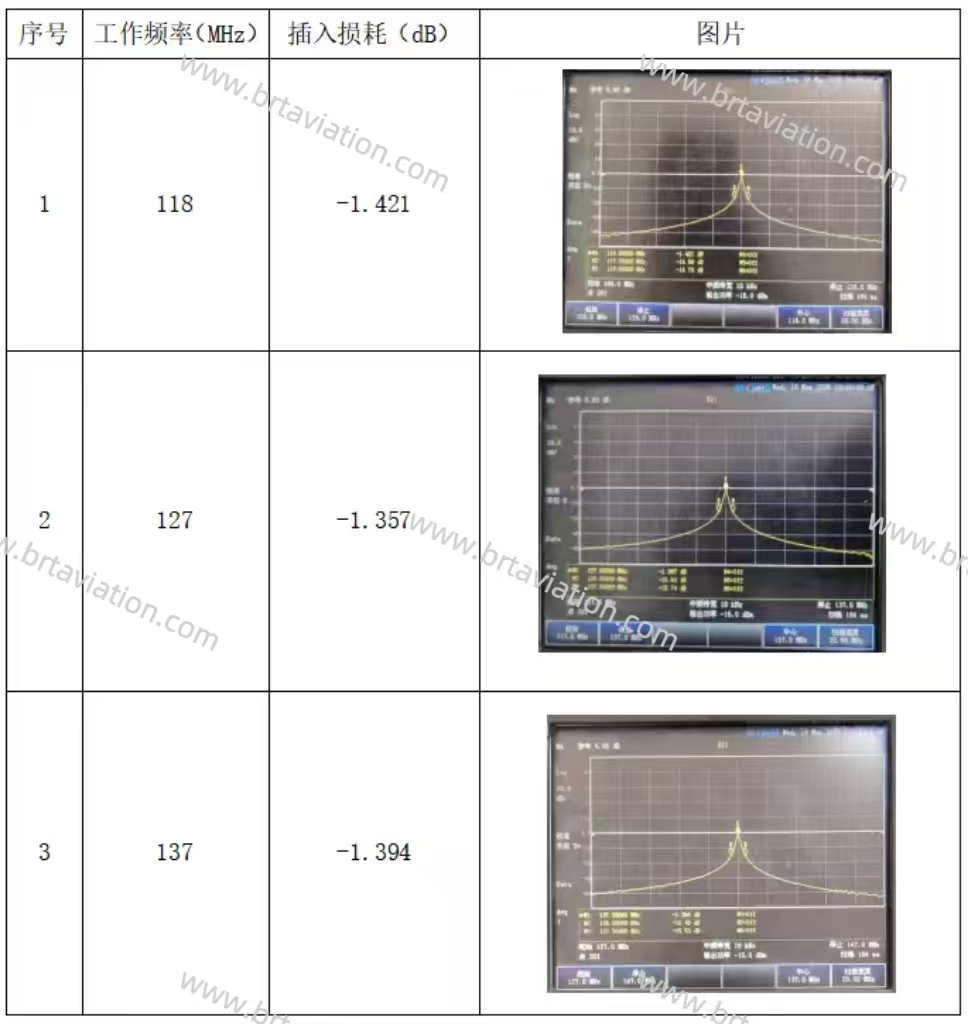

網分儀（N9913A）測量單腔體濾波器低，中，高工作頻率，插入損耗和圖片，如下表所示。
