產品概述

1、該系統給機場跑道兩端分布建設的各類導航臺站（LLZ臺、GP臺、DVOR臺、氣象臺、VHF臺、雷達臺等），與航管樓機房安裝的遠程控制設備之間的數據通信，通過傳輸設備（光纜、光端機、交換機等），實現正向或反向光環網數據傳輸，確保臺站與臺站之間的光纜被破壞后，它們之間的數據通信依然工作正常。

2、各類臺站與航管樓之間點到點的直連通信方式，弊端為通信光纜被破壞后，則航管樓的遠程終端控制設備直接失聯，容易造成不安全事件。

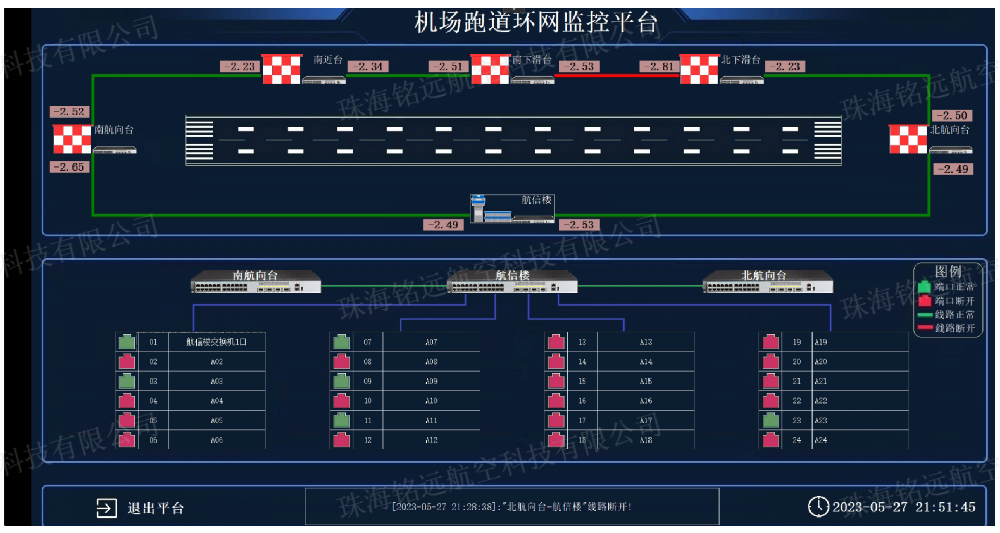

軟件界面

優點

1、光環網的遠程傳輸數據既可以正向傳輸（航管樓→GP臺→LLZ臺→DVOR臺→航管樓），也可以反向傳輸（航管樓→DVOR臺→LLZ臺→GP臺→航管樓），光環網中任意一根光纜斷開，均不影響各臺站設備之間的數據傳輸。

2、萬兆傳輸帶寬，各臺站高清攝像頭數量不限，視頻傳輸數據不卡頓，不花屏，滿足數據傳輸帶寬要求。

3、后臺配置的監控軟件，直觀顯示每個臺站的光纜通斷指示，光損耗值，以及每個臺站傳輸端口的數據傳輸狀況。

4、光環網接入數據類型為：RS-232、RS-422、RS-485、IP等，接入數量不限。

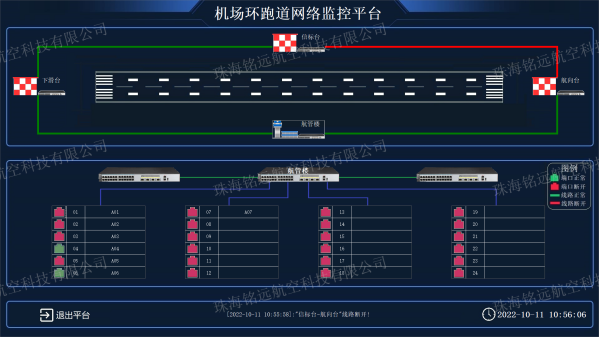

光環網光纜斷開后示意圖

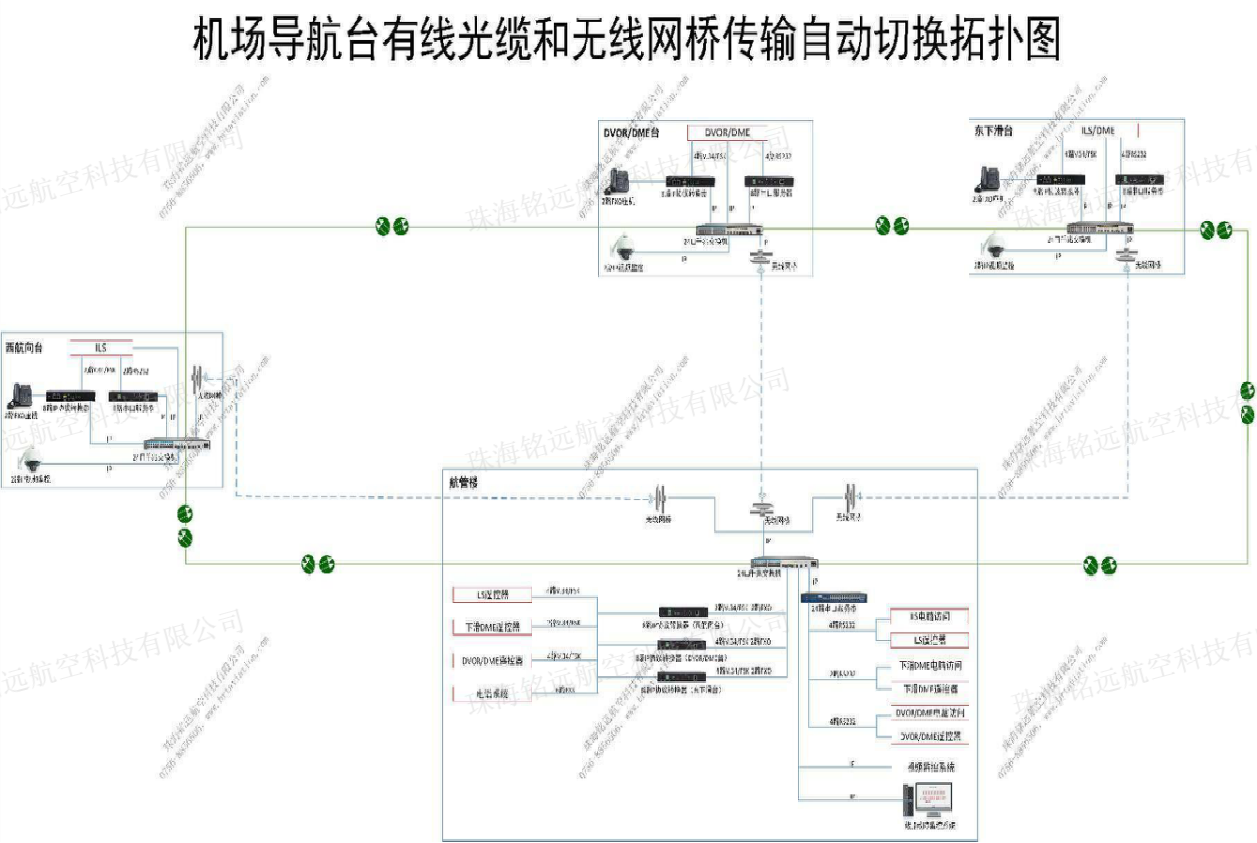

光環網與5G無線網橋自動傳輸切換模式拓?fù)鋱D

設備組成

帶4光口的萬兆交換機，串口服務器，光端機，光纜，光環網監控軟件等。

電氣特性

主用電源：110V — 220V AC±10%，47 — 63 Hz，單相電。

主機結構

尺寸：180cm(高)X60cm(寬)X60cm(深)，標準38U機柜。

重量：40kg。

工作環境

工作溫度：室內-10°C— + 50°C。

相對濕度：0 — 95%。

應用機場

廣西桂林、山東濟寧、甘肅嘉峪關、四川康定等機場。
