一、業務

“銘遠航空”提供設備供應，技術咨詢，售后服務，設備故障修理，課程培訓，每年定期產品校驗合格證或檢測報告等。

二、概述

1、便攜式ILS接收機，英文全稱：“Portable ILS/VOR Receiver” 或“Portable Navaid Receiver”，簡稱“PIR”，“PNR”或“外場測試儀”。

2、便攜式ILS接收機PIR，是機場導航設備（儀表著陸系統ILS，全向信標DVOR和指點信標MB）射頻信號分析儀，專業測量、分析和檢查導航設備的音頻信號和射頻信號，頻譜分析、數據記錄等功能。

三、外觀

1、NM7710型便攜式ILS接收機，如下圖所示。

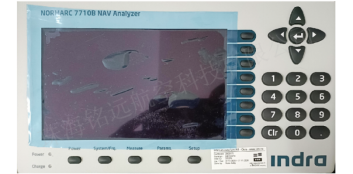

2、NM7710B型便攜式ILS接收機，如下圖所示。

四、特性

序號	特性	航向信標	下滑信標	全向信標	指點信標
1	頻率范圍	108.1-111.95 MHz	328.6-335.4MHz	108.0-118 MHz	75 MHz
2	頻道間隔	50 kHz	150 kHz	50 kHz	/
3	頻率容限	0.0004%	0.0004%	0.0004%	0.0004%
4	射頻電平范圍	0 to -80dBm	10 to -70dBm	0 to -80dBm	0 to -50dBm
5	DDM 范圍	0-40%	0-80%	/	/
6	DDM/方位誤差	Centring: 0.07% DDM	Centring: 0.15% DDM	0.3°	/
7	SDM/調制度范圍	0-95%	0-95%	10-50%	80-100%
8	SDM/調制度誤差	0.5% SDM	1% SDM	0.5% 調制深度	0.5% 調制深度
9	識別碼/語音頻率范圍	300-3000Hz	/	300-3000Hz	300-3000Hz
10	識別碼/語音調制度范圍	1-55%	/	1-55%	/
11	識別碼調制度誤差	1% 調制深度	/	1% 調制深度	/
12	輸入連接器：BNC母頭。
13	輸出連接器：標識/語音音頻插孔，事件按鈕等輔助連接器，以太網連接器，RS-232連接器。
14	用戶界面：圖形彩色5.5英寸液晶顯示屏，帶有用于選擇功能和參數的按鍵。
15	電源：鎳氫可充電電池（至少可使用6小時），外部充電器，110-240V交流電。
16	電源輸入：10.8VDC至30VDC。
17	尺寸（寬x高x深）：240 x 160 x 140 毫米。
18	重量：4.5公斤。
19	天線類型：偶極子，可伸縮。
20	天線桿高度：2.9米（收起時1.6米），帶水平儀。
21	天線電纜：RG-223，4米。
22	溫度范圍：-10°C至+50°C。
23	防護等級：IP54。

五、應用案例

PIR在機場航管樓塔臺制高點位置，測量DVOR設備空間射頻信號數據。

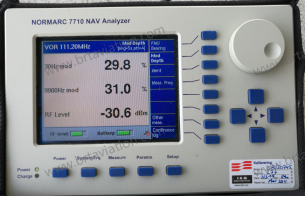

1、30Hz AM調制度，9960Hz AM調制度，射頻信號強度測量結果界面，如下圖所示。

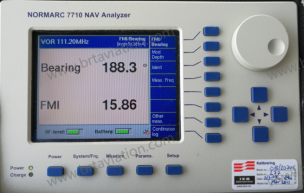

2、DVOR方位角和調頻指數FM測量結果界面，如下圖所示。

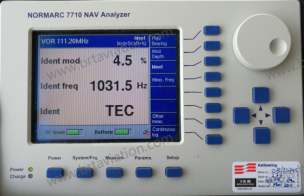

3、DVOR識別碼調制度，識別碼調制頻率和識別碼測量結果界面，如下圖所示。

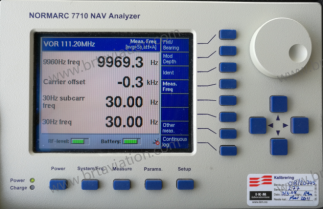

4、9960Hz頻率，載波頻偏，30Hz副載波頻率,30Hz AM頻率測量結果界面，如下圖所示。
